Комплект преобразования частот «Трюкач-3.5»
Профессиональное решение для расширения дальности и надёжности связи с беспилотными летательными аппаратами (БЛА). Система выполняет функцию переносчика спектра, сохраняя все характеристики исходного сигнала и логику его перестроения.
Поддерживает протоколы Herelink v1.1, Skydroid, SIYI (2.4 ГГц), LoRa.
Возможна адаптация под другие модели DJI и каналы с частотой 2.4/5.8 ГГц при мощности до 22 дБм.
Ключевые возможности
Диапазон частот
Перенос сигнала в диапазон 3000–4000 МГц (C-диапазон), разбитый на 10 участков по 100 МГц каждый.
Гибкая конфигурация
Двухканальная архитектура позволяет независимо задавать частоты для каждого канала (например, канал 1 — 3.1 ГГц, канал 2 — 3.8 ГГц) через программный интерфейс перед вылетом.
Мощность сигнала
Наземная станция (НСУ) — до 4 Вт; воздушный модуль (ВМ) — до 2 Вт.

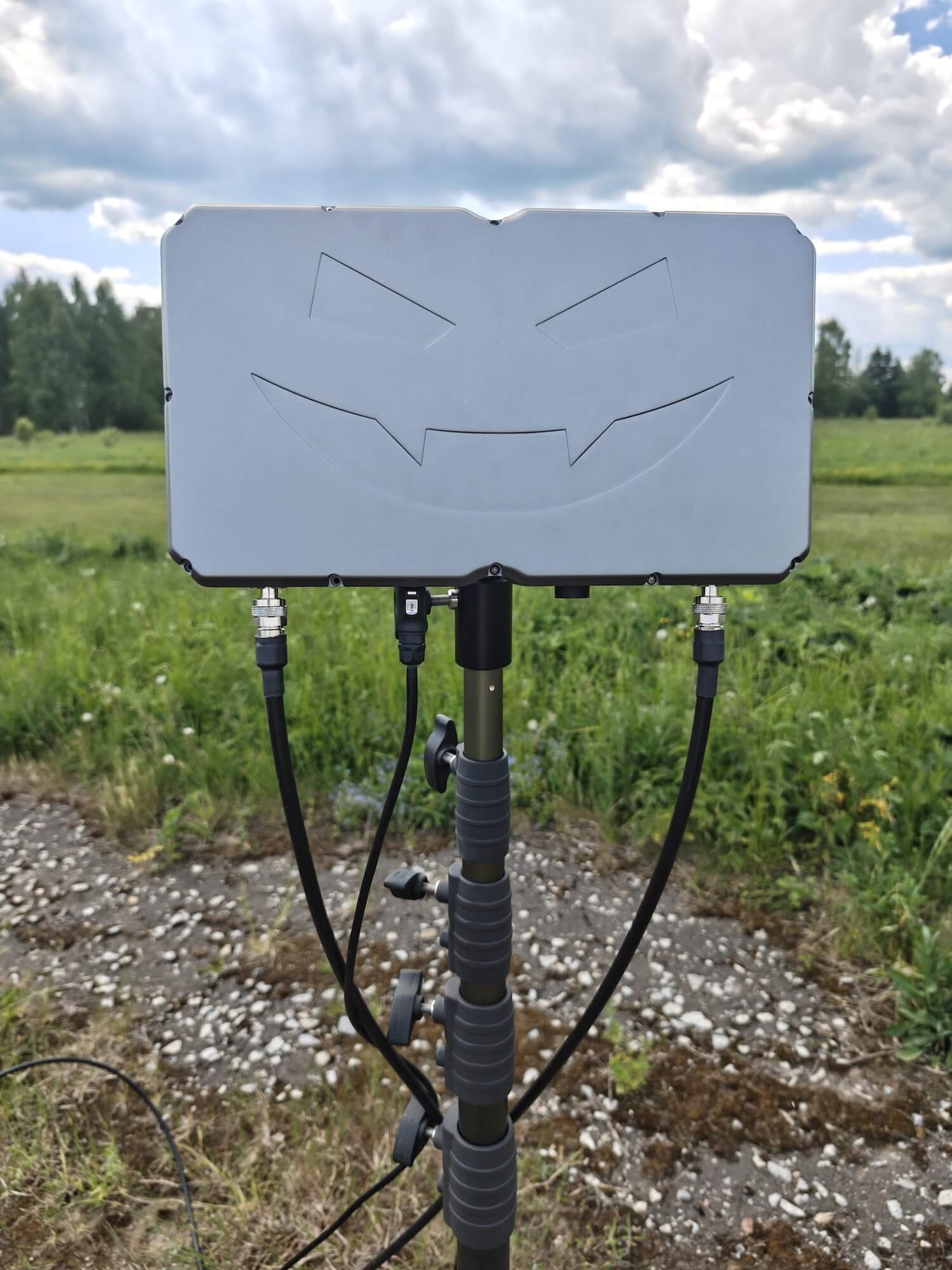

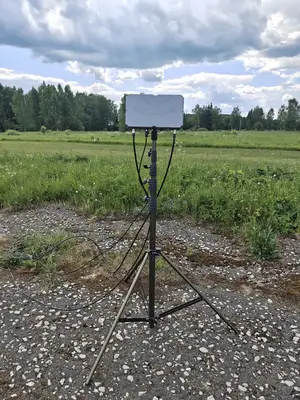

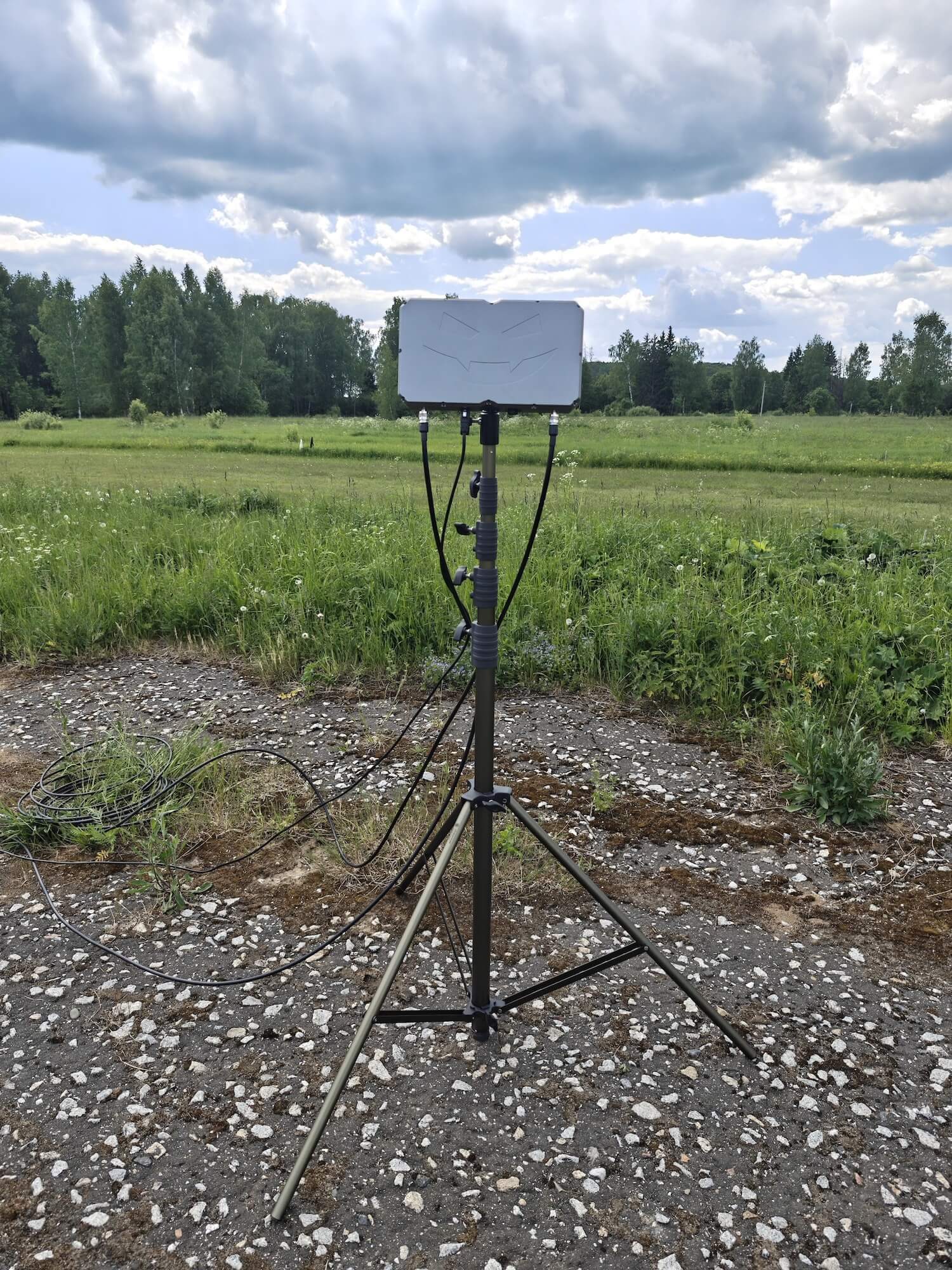

Антенна НСУ
Расчётное усиление 16 дБ, раскрыв диаграммы направленности основного лепестка 25–30°.
Комплектация поставки

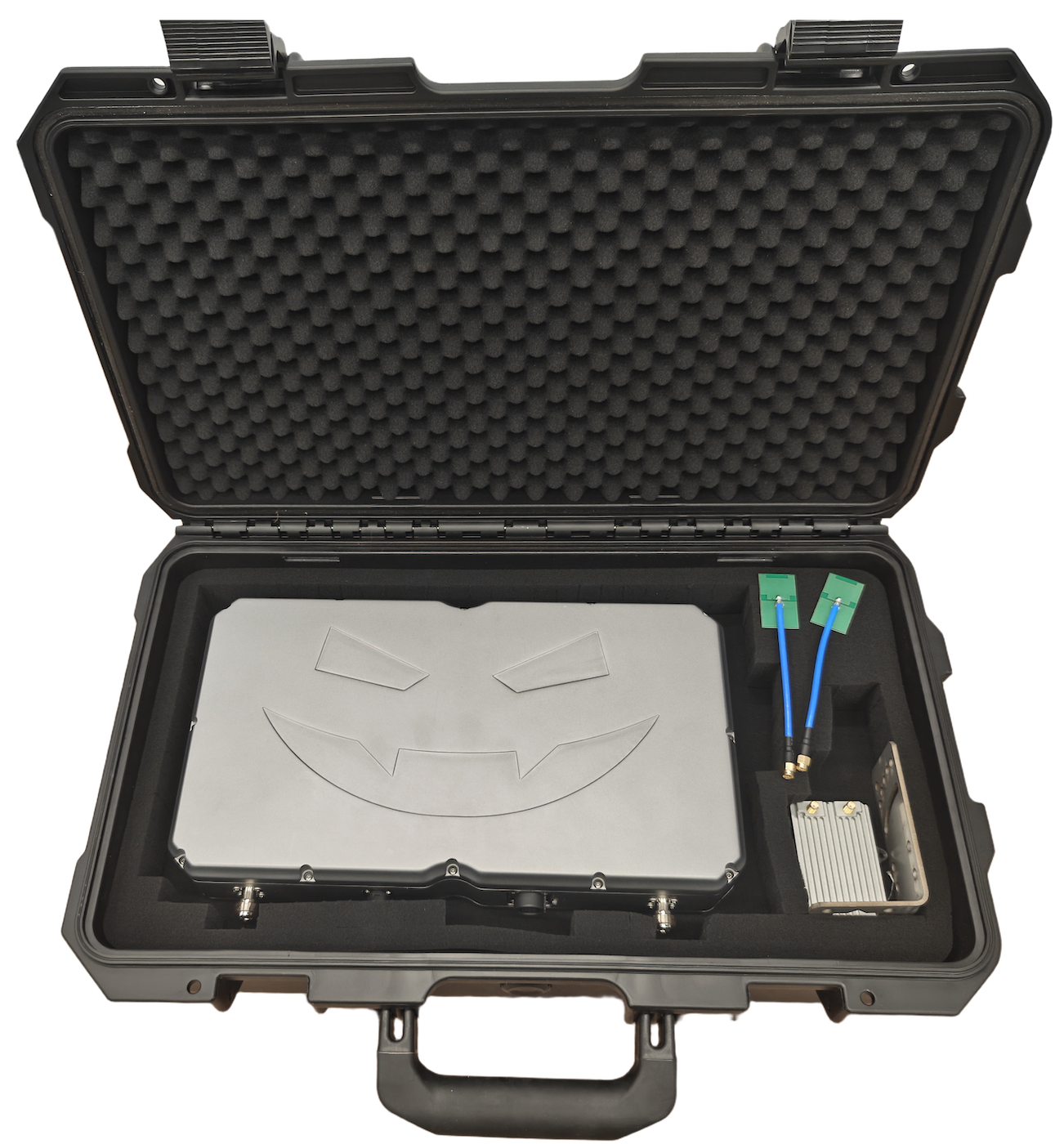

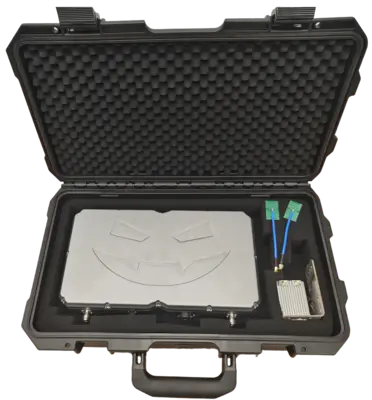

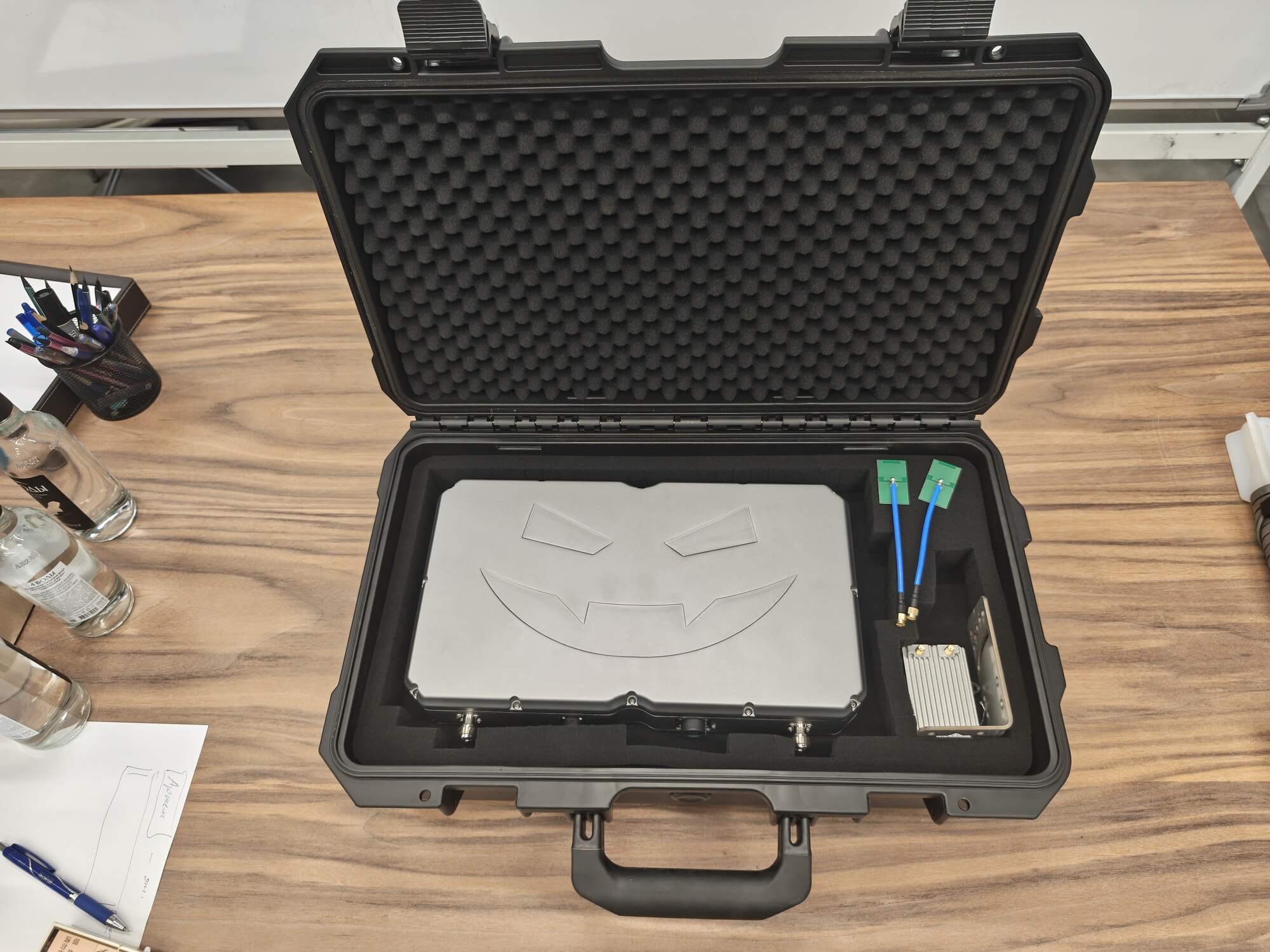

Наземная часть (в отдельной упаковке)

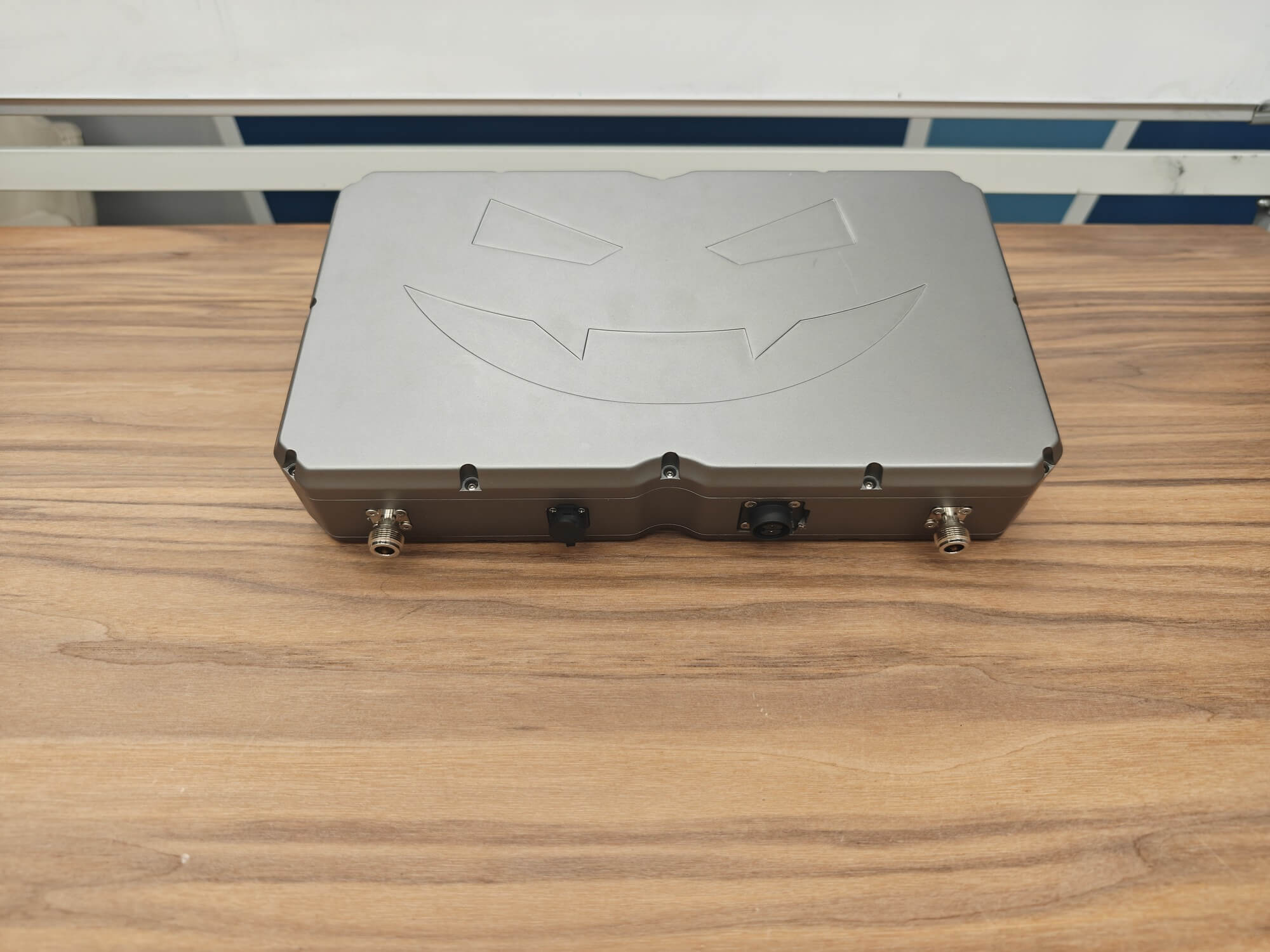

- Наземная станция комплекта преобразования частот «Трюкач-3.5»1 шт.
- НСУ (4 Вт)1 шт.
- Коаксиальные кабели 15 м2 шт.
- Коаксиальные кабели 2 м2 шт.
- Крепление для НСУ1 шт.
- Кабель питания 50 м (220 В)1 шт.
- Кабель питания 15 м (6S LiPo)1 шт.

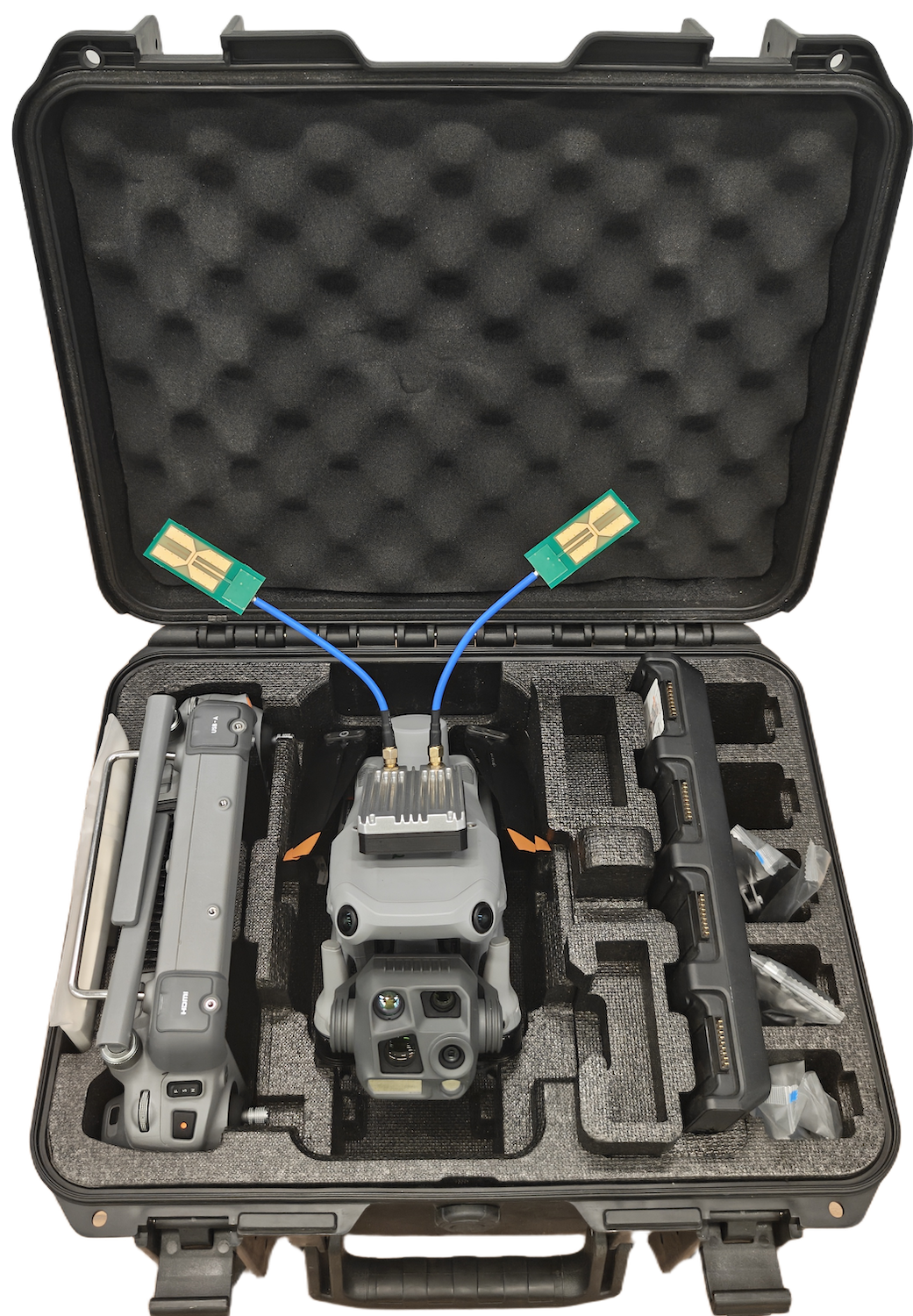

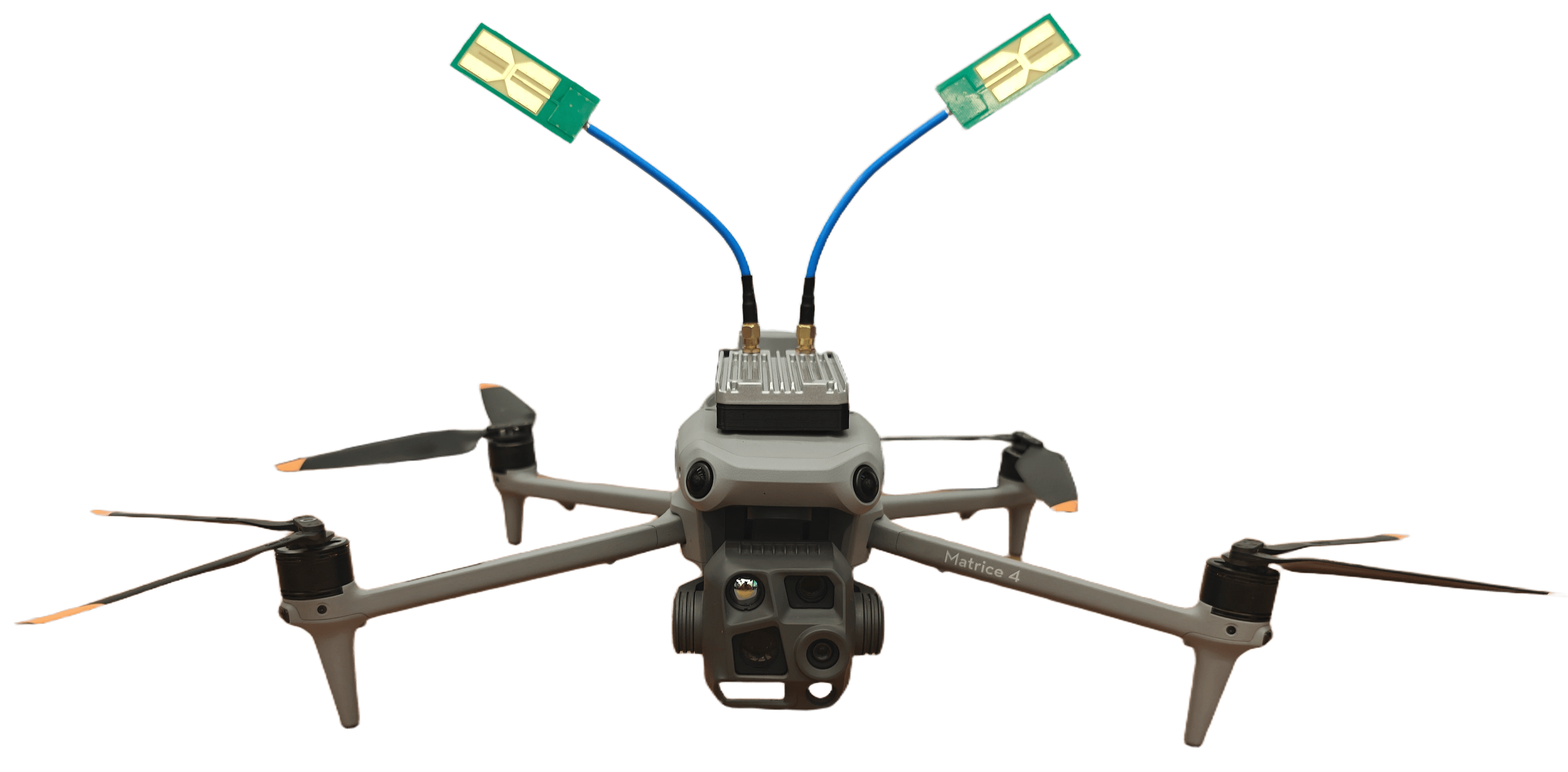

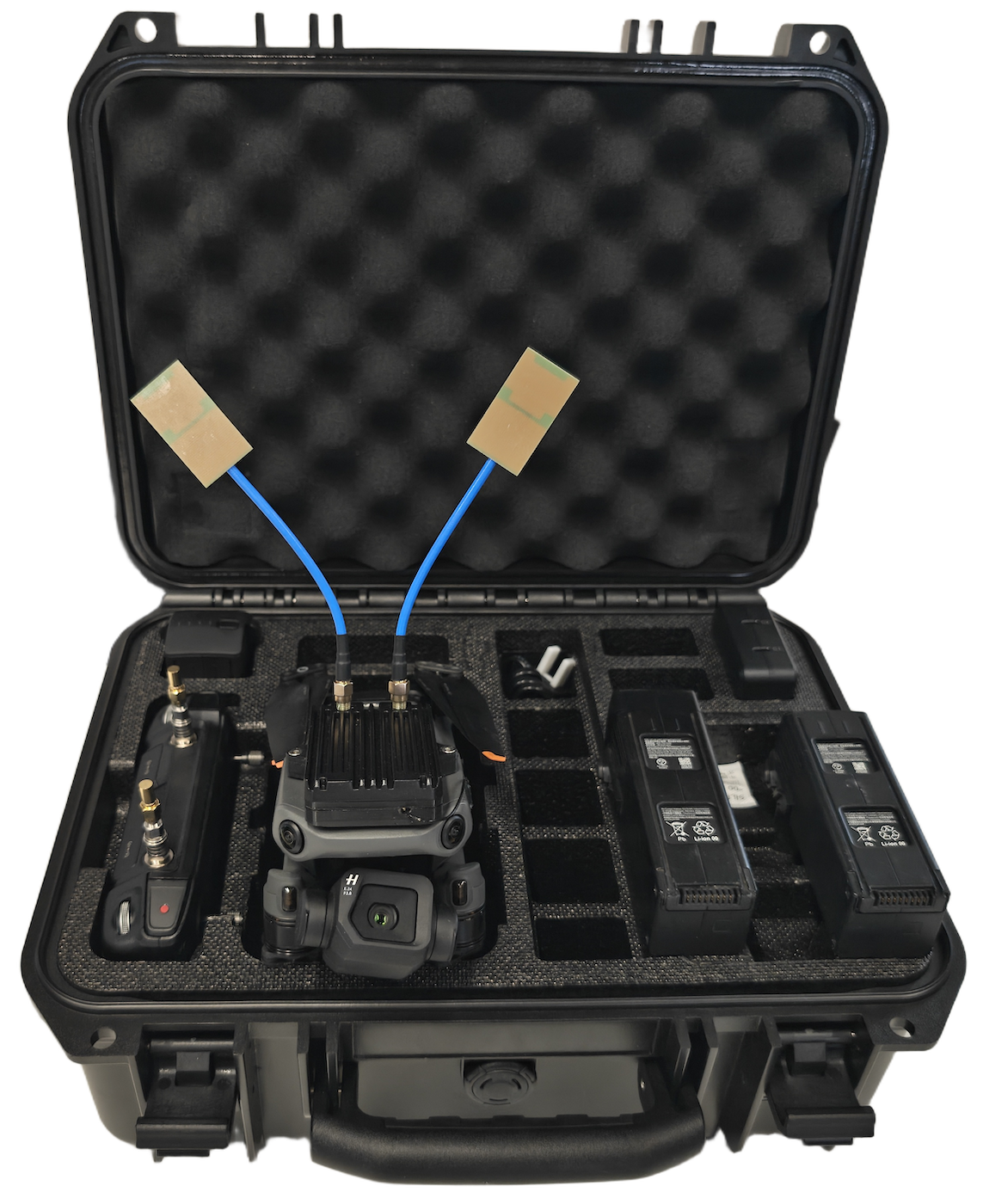

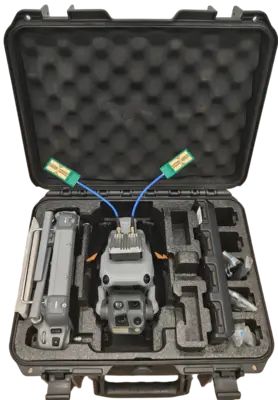

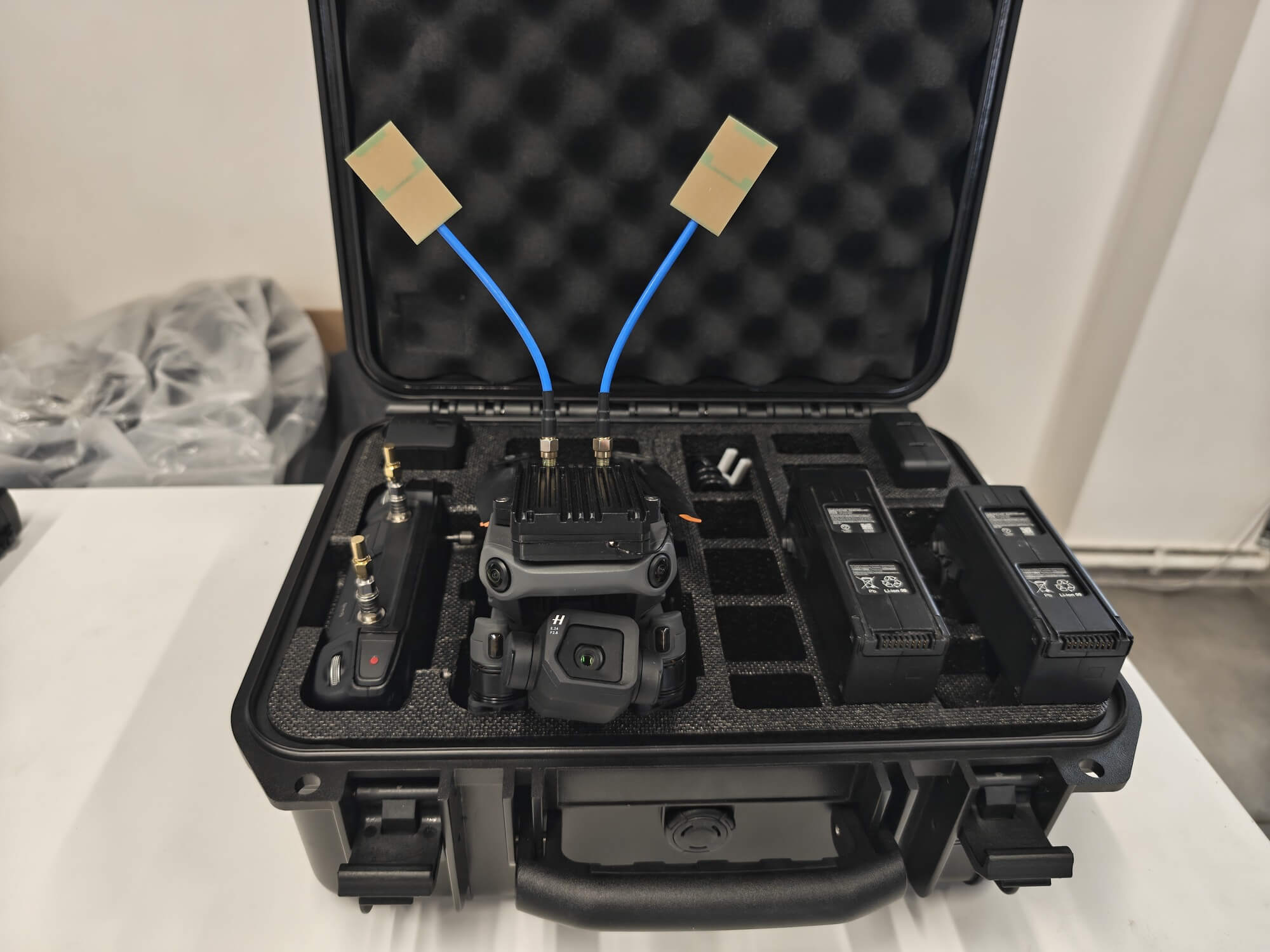

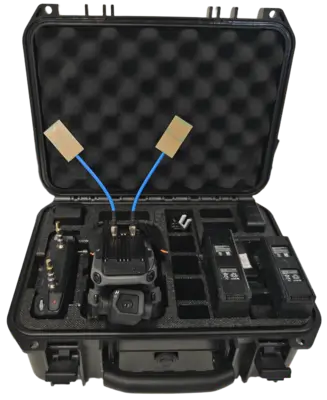

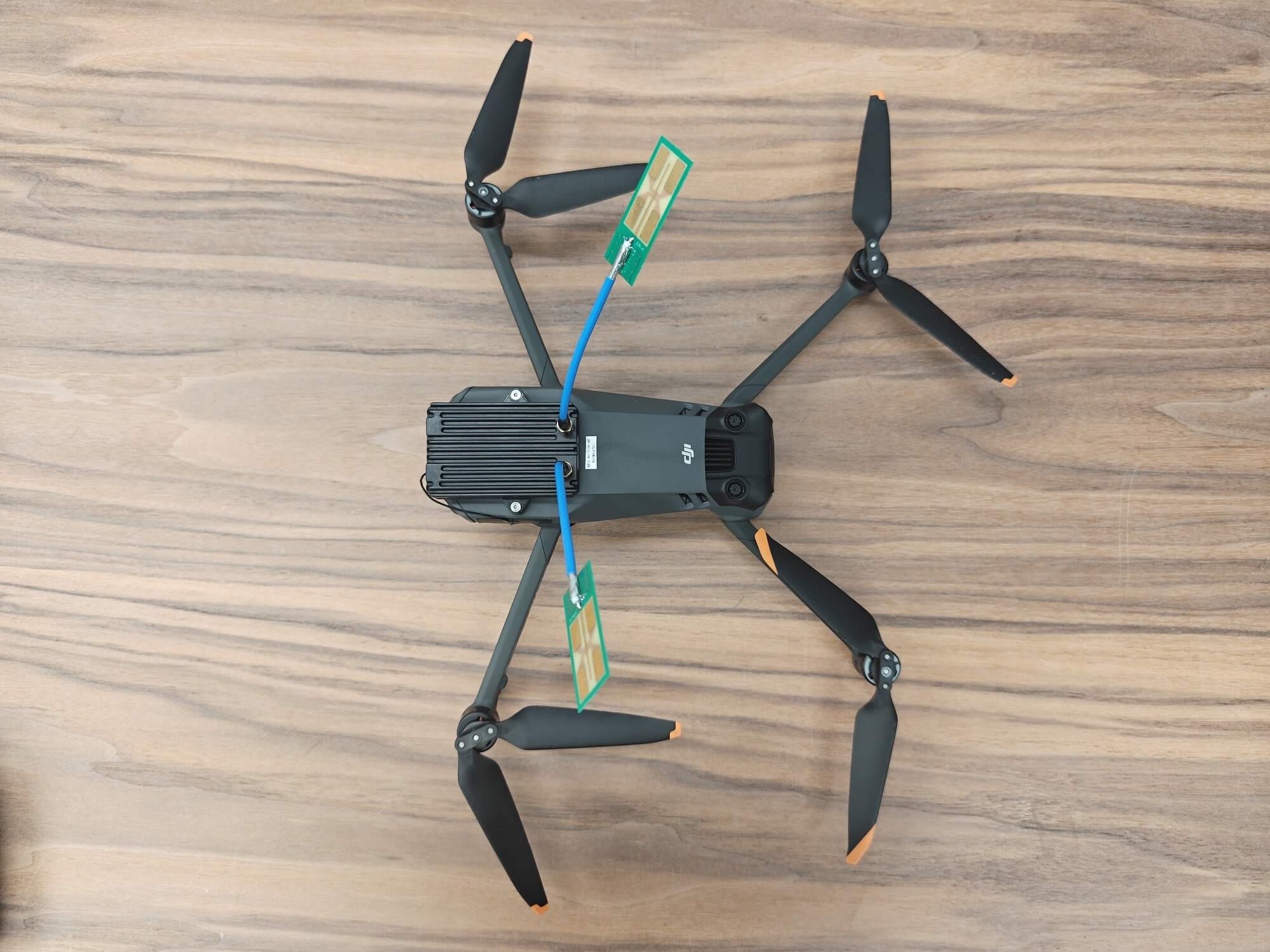

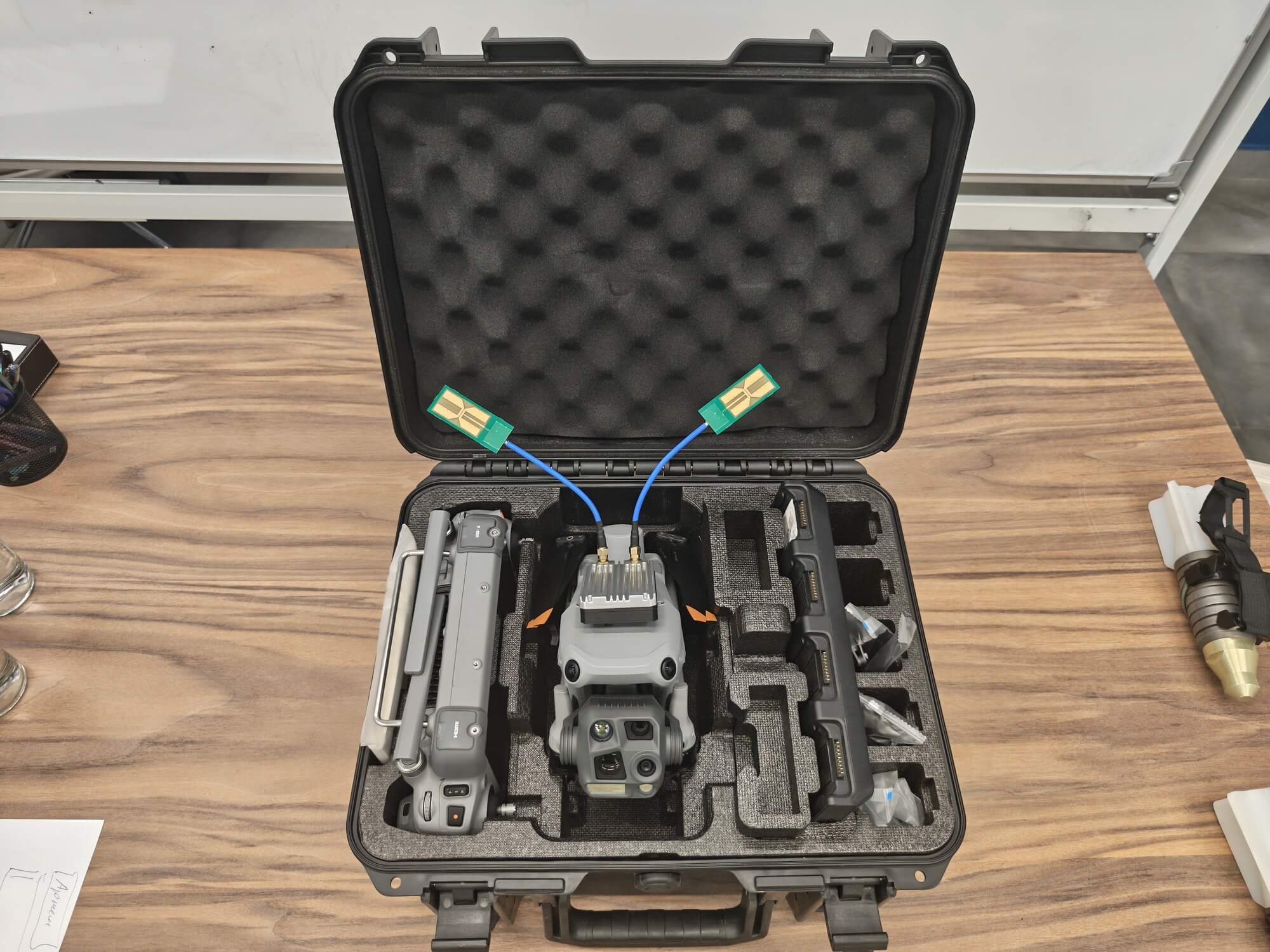

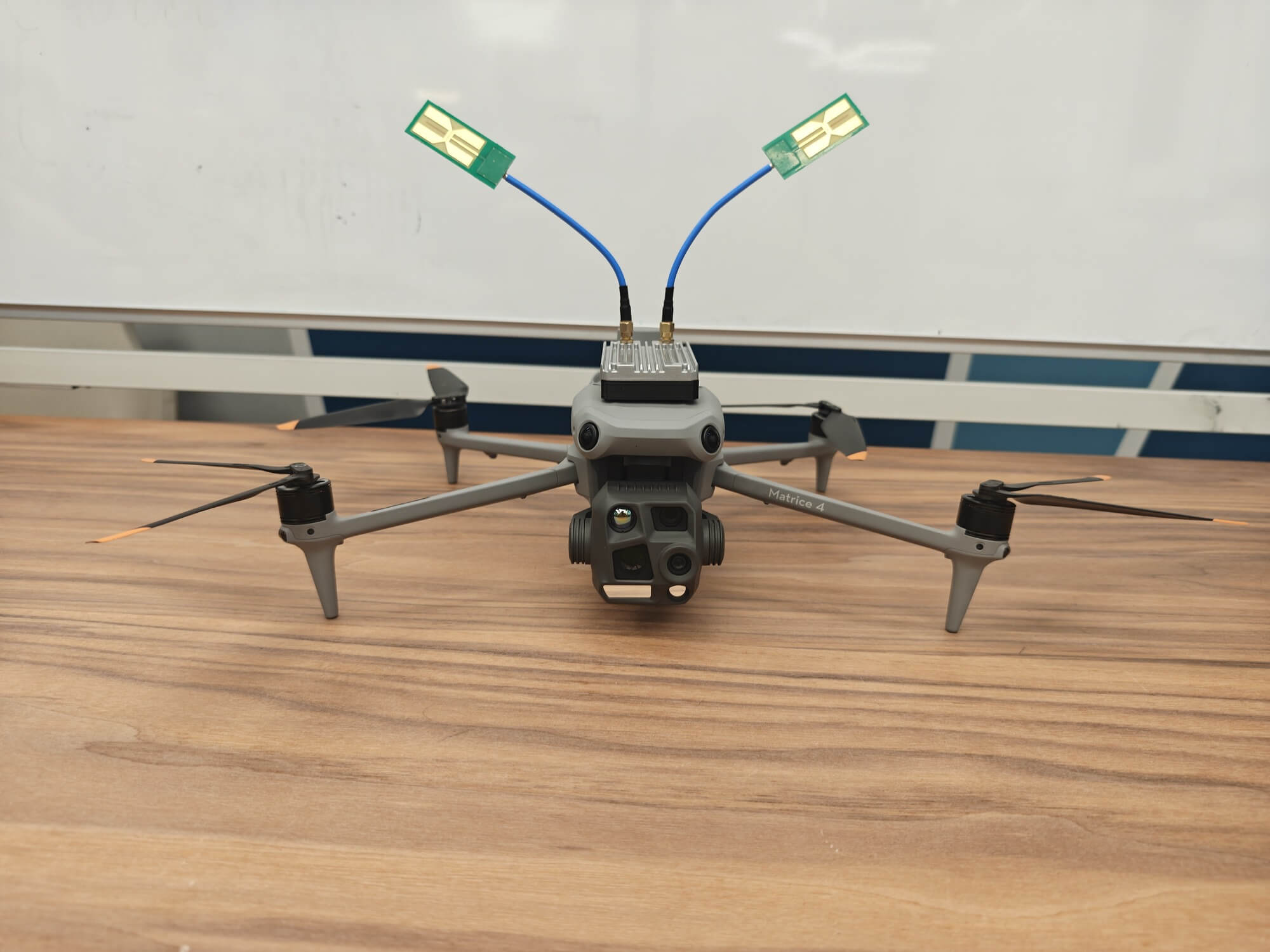

Воздушный модуль «Трюкач-3.5» (готовый к установке)
- Плата воздушного модуля в корпусе-радиаторе1 шт.
- Антенны2 шт.
- DC/DC преобразователь1 шт.
Технические характеристики модулей
| Параметр | Наземный модуль (НСУ) | Воздушный модуль (ВМ) |
|---|---|---|
| Диапазон частот | 3000–4000 МГц (шаг 100 МГц) | 3000–4000 МГц (шаг 100 МГц) |
| Мощность передатчика | до 4 Вт | до 2 Вт |
| Питание | Сеть 220 В или АКБ 6S LiPo | Через DC/DC от бортовой сети 5В |
| Вес модуля | — | ~90 грамм |
| Управление | Программный интерфейс (конфигурация частот) | Автоматическая синхронизация с НСУ |
| Практически зафиксированные дальности связи | более 17 км | |
Преимущества для заказчика
Высокая устойчивость к системам РЭБ
- Смещение в нестандартные диапазоны: перенос сигнала из стандартных диапазонов (2.4 ГГц) в C-диапазон (3–4 ГГц), где отсутствует большинство средств подавления, что существенно снижает риск перехвата и потери связи.
- Двухканальность с частотным разнесением: возможность одновременной работы двух независимых каналов на разных частотах (например, 3.0 ГГц и 4 ГГц) гарантирует сохранение связи даже при подавлении одного из диапазонов.
- Увеличение мощности сигнала: усиленная выходная мощность передатчиков (до 4 Вт на земле и до 2 Вт в воздухе) обеспечивает высокий запас отношения «сигнал/шум», позволяя эффективно преодолевать активное радиоэлектронное подавление.
Оперативность и мобильность
- Возможность питания НСУ от аккумулятора 6S позволяет работать в полевых условиях без стационарной сети.
- Программная конфигурация частот перед вылетом обеспечивает быструю адаптацию под текущую обстановку.
Надёжность связи на больших дистанциях
- Высокая мощность передатчиков и направленная антенна обеспечивают стабильную связь на расстояниях, недоступных для штатного оборудования дронов.
Галерея
Коммерческое предложение
| Показатель | до 30 шт | до 100 шт | до 500 шт | до 1000 шт |
|---|---|---|---|---|
| Объём партии, шт | до 30 | до 100 | до 500 | до 1000 |
| Базовая цена за ед. без НДС | 210 245,90 ₽ | 210 245,90 ₽ | 210 245,90 ₽ | 210 245,90 ₽ |
| Скидка на партию | 0% | 5% | 10% | 15% |
| Цена за ед. без НДС | 210 245,90 ₽ | 199 733,60 ₽ | 189 221,31 ₽ | 178 709,01 ₽ |
| НДС 22% | 46 254,10 ₽ | 43 941,39 ₽ | 41 628,69 ₽ | 39 315,98 ₽ |
| Цена за ед. с НДС | 256 500 ₽ | 243 675 ₽ | 230 850 ₽ | 218 025 ₽ |
